Mapa Costa Sur.- Proceso completo.
Posted on 17:27, under Diseño, Instalación Final, Lugares públicos, Montajes, Proceso completo
Diseño realizado por http://www.ilmiodesign.com/
Obra.- Club Náutico Isla Cristina
Empresa.- García Toscano C.B.
Tratare de resumir aquí el proceso completo de ejecución de esta instalación.
Se ha diseñado una iluminación interior, que resaltara el borde inferior del mapa, por lo que habrá que separarlo de la pared al menos 5 cm., para conseguirlo utilizaremos un sistema de rastreles de madera cuperizada, perfiles guía y uñas de cuelgue de aluminio.
Todas estas decisiones son tomadas después de analizar el diseño inicial y el soporte de instalación (pared de pladur), tratando de optimizar el proceso de ejecución. Por eso es importante destacar que la combinación de las técnicas tradicionales y los nuevos recursos tecnológicos, facilitan bastante este proceso. Lo que haremos sera reproducir mediante un software de diseño, todos los pasos de la instalación y trataremos de reproducirlo, lo mas fielmente posible.
Para conseguir esto es fundamental realizar las mediciones con la mayor exactitud posible.
Los cortes del despiece serán realizados mediante Control Numérico.
Hay que tener en cuenta que realizaremos todo el trabajo en obra ya que el tamaño de las piezas complicaría bastante el transporte una vez finalizado. Esto nos permitirá ir realizando las pruebas necesarias a medida que vamos avanzando.
Para conseguir el efecto de iluminación deseado, tendremos que regruesar el borde inferior del mapa, hasta alcanzar los 7 cm. Esto lo haremos copiando la figura del borde en 3 tiras de tablero de DM Hidrofugo de 19 mm, que superpondremos a lo largo de todo el borde.
Tendremos que conseguir piezas verticales de 2,40 metros, para lo que habrá que unir los tableros dos a dos, lo haremos realizando un canelador en cada canto y encolandolos con unas chirlatas. Para reforzar las uniones añadiremos por detrás una tiras de tablero de okumen de 4 mm, que no aumentaran demasiado el peso final de la estructura.
Después colocamos las uñas de cuelgue en los tableros y antes de pasar a la fase de acabado, realizaremos una prueba colocando la figura en sus soporte final.

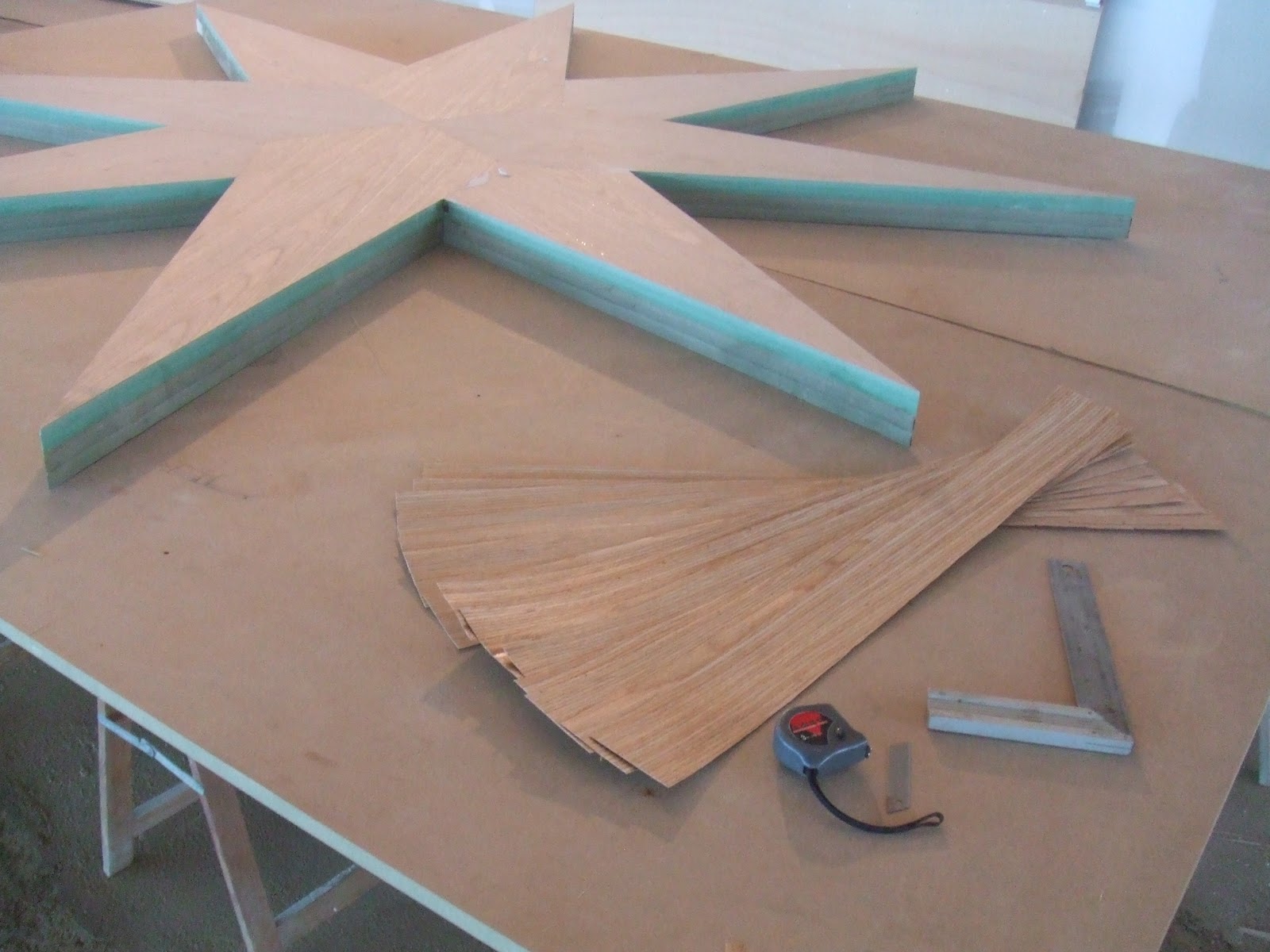

Para realzar el canto regruesado, hemos pedido al fabricante del tablero piezas de la misma chapa, que nos han proporcionado el planchas de 2,50x0,6 metros que cortaremos en tiras y encolaremos.
Para evitar que la luz salga por el borde superior, añadimos una tira de tablero en esta zona y procedemos a la prueba de iluminación.
Para resaltar el efecto de iluminación decidimos añadir una chapa de aluminio brillante que hará de reflector.
Se completara la instalación con una Estrella de los Vientos de 2,40x2,40 metros, realizada con los mismos materiales y la misma ejecución.
Espero poder añadir alguna imagen cuando este totalmente terminado, con la pared pintada y la iluminación funcionando, estoy seguro de que el resultado sera espectacular.
